深铁置业工程施工现场视频接入网络及硬件配置基本要求

[深铁置业智慧工程]

[视频网络及硬件配置标准]

北京博超时代有限公司

2021

深铁置业工程施工现场视频接入网络及硬件配置基本要求

1 视频接入总体要求

施工现场视频监控需要保证视频清晰、流畅、不卡顿，且摄像头位置、个数、角度、功能需满足置业智慧工程管理系统接入的基本要求，现场视频接入相关设备不得断电。

在建项目按如下要求对现有视频接入网络与设备进行升级。

新开工项目按如下视频接入系统要求落实（后续更新后按新要求执行）。

新开工项目接入前，必须按照文末的“附件1：视频接入自检表”如实填报，上报至安全管理部审核通过后，方能进行视频接入工作。

2 网络配置升级要求

1. 要求NVR设备独立于其他网络，不与办公网等混用。
2. 如采用链路为，光猫-路由-交换的模式，路由必须是企业级路由，不容许采用家用路由来做路由器，杜绝采用家用路由或4g路由代替企业级路由。光猫-企业级路由-交换-终端。
3. 采用光猫直连在NVR上，掉线问题会比较频繁，建议在光猫出来加企业级路由，如不加企业级路由，则平台掉线以后需重启光猫，让其重新拨号。考虑ip使用情况和带机量。带机量指（路由器最大连接数）÷（预估单台终端常见网络应用所需连接数）得到的值，简单来说就是路由器正常工作时最大负载的终端数量。要保障网络的正常运行，需要根据带机量选择合适的路由器。

例如：

（H3C）ER3200G3 多WAN口全千兆企业级VPN网关路由器 带机量150-200 负载均衡/内置防火墙/AC管理

采用企业级路由时为了防止家用路由和网关光猫隔段时间出现无法上网，无法拨号的问题。带机量，现场需要多少台设备需要上网也需要跟运营商和采购单位进行交代。

1. 公网推荐使用固定IP地址。
2. NVR至公网的上行带宽不小于100M。下载不做要求。
3. 现场网络链接尽量简化组网，上公网的路由设备，一定要采用企业级路由，NVR接入后即可上网，减少路由设备连接其他路由设备的情况，避免中间设备异常掉电与性能不足等情况导致网络中断、延迟、丢包等情况发生。
4. 现场接入公网提供商（如现场条件允许）优先选用电信（深铁置业主干网使用电信），其次为联通、移动等。考虑网络稳定性，强制使用三大运营商的网络，不允许使用其他品牌。
5. 为了降低传输信号再传输中的衰减，建议采用光纤传输，如光纤在实施中遇到无法布线的情况如塔吊或者其他制高点的情况，建议采用较大功率网桥，不采用一般网桥进行传输，采购也需要考虑网桥带宽是否满足传输需要，虽然本地画面可以呈现，但置业平台无法保证，不建议使用市面5公里网桥进行传输，建议使用20KM网桥进行传输，如：

REPEATIT 远距离室外监控专用无线网桥 长距离无线桥接 点对点、20km 超远距离传输 TR1311-BRL2

3 现场硬件配置要求

人员通道、车辆通道采用枪机，制高点摄像头采用球机，材料堆场、作业面等其他固定场景摄像头应采用可变焦球机或可变焦枪机，具体技术参数详见表1。

表1 摄像头技术要求

设备类型	技术要求	其他要求
球机	200W像素以上，主码流最大分辨率不小于1920*1080P，最大码流6144；子码流最大分辨率704*576最大码流2048；最低支持20倍光学变倍	应使用支持国标GB/T28181—2016的摄像头，支持H.265视频编码标准、TCP传输协议和支持1080P的视频显示格式，具有红外功能，宜使用海康威视、大华、华为等品牌摄像机
枪机	200W像素以上，主码流最大分辨率不小于1920*1080P，最大码流4096；子码流最大分辨率704*576最大码流1024
存储设备	本地视频存储时长不少于30天	根据摄像头个数配置合理的存储空间。
网络要求	可通过公网带宽对接至“平台”，每个NVR带宽不小于100M。	保证现场网络环境不延时，不丢包，不卡顿。
网络硬盘录像机（NVR）	NVR需预留一个具备外网接入功能的LAN口供视频接入人员配置IP，调测NVR接入“平台”，且NVR设备需支持现场设备端抓包。	应使用支持国标GB/T28181-2011或GB/T28181-2016

4 各参数举例说明

具体在采购时应注意设备参数：

摄像头类型

球机（通常用在全景视角下，有的需单独配置云台，有的则是一体的）可远程控制摄像头视角。外观常见如下图；

枪机（通常指固定视角摄像头，不能远程改变视角，部分可实现光学变焦）外观常见如下图

像素举例如下图

光学变倍举例如下图

NVR国标协议参数举例，H.265视频码流

上行公网带宽示意

现场nvr配置相关文件：

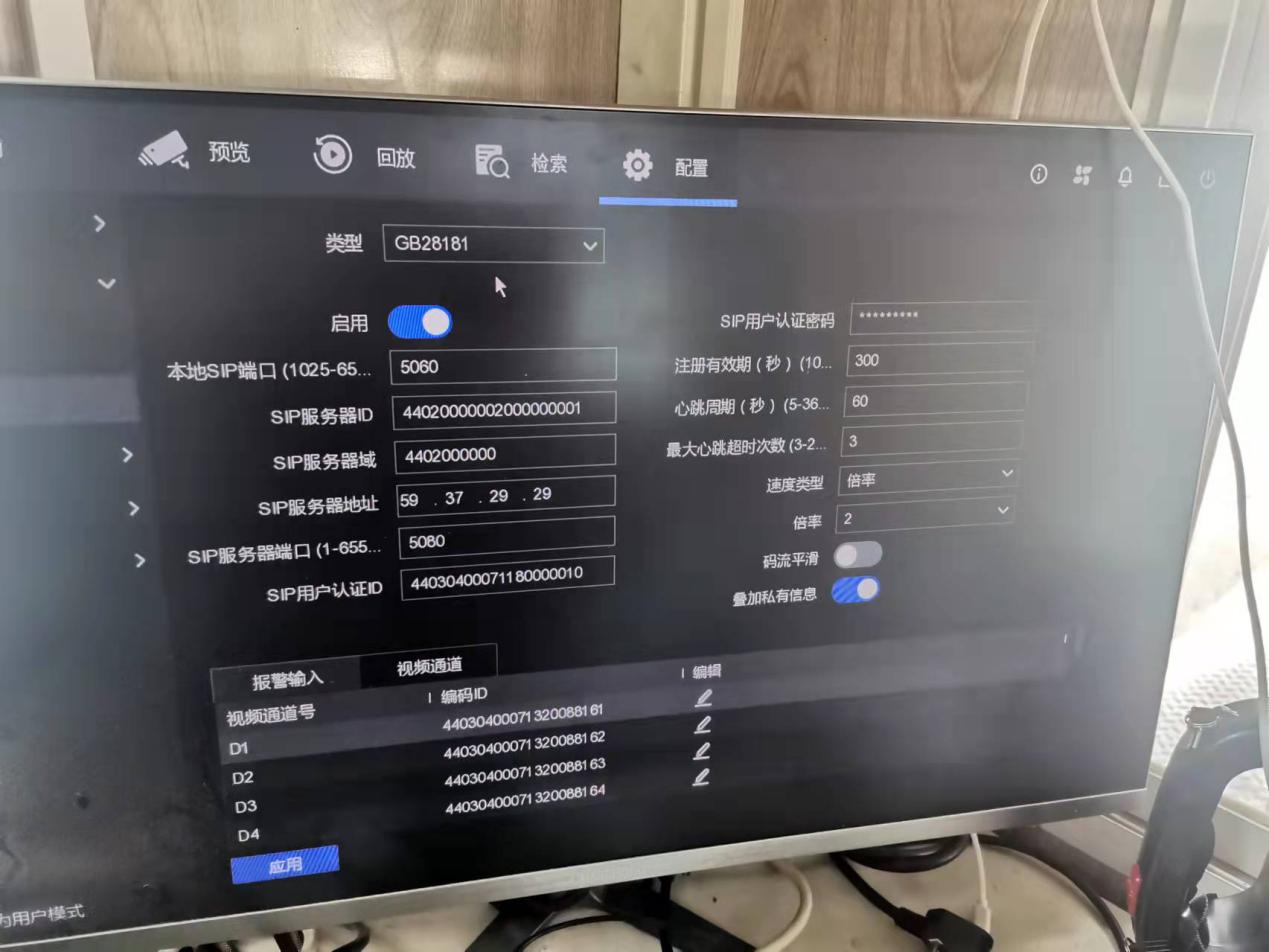

1、NVR的web页面具体填写信息如下：

SIP服务器ID（固定）：44020000002000000001（20位）

SIP服务器域（固定）：4402000000（10位）

SIP服务地址(固定)：59.37.29.29

SIP服务器端口（固定）：5080

SIP用户认证ID（自定义）：共20位，11-13位为118

本地SIP服务端口(固定)：5060

SIP用户认证密码（自定义）：需提供给IVS侧，可以统一为：Zyds@1234

视频通道（自定义）：共20位，11-13位为132 （注意：NVR里面有多少个摄像机，就填多少个视频通道）

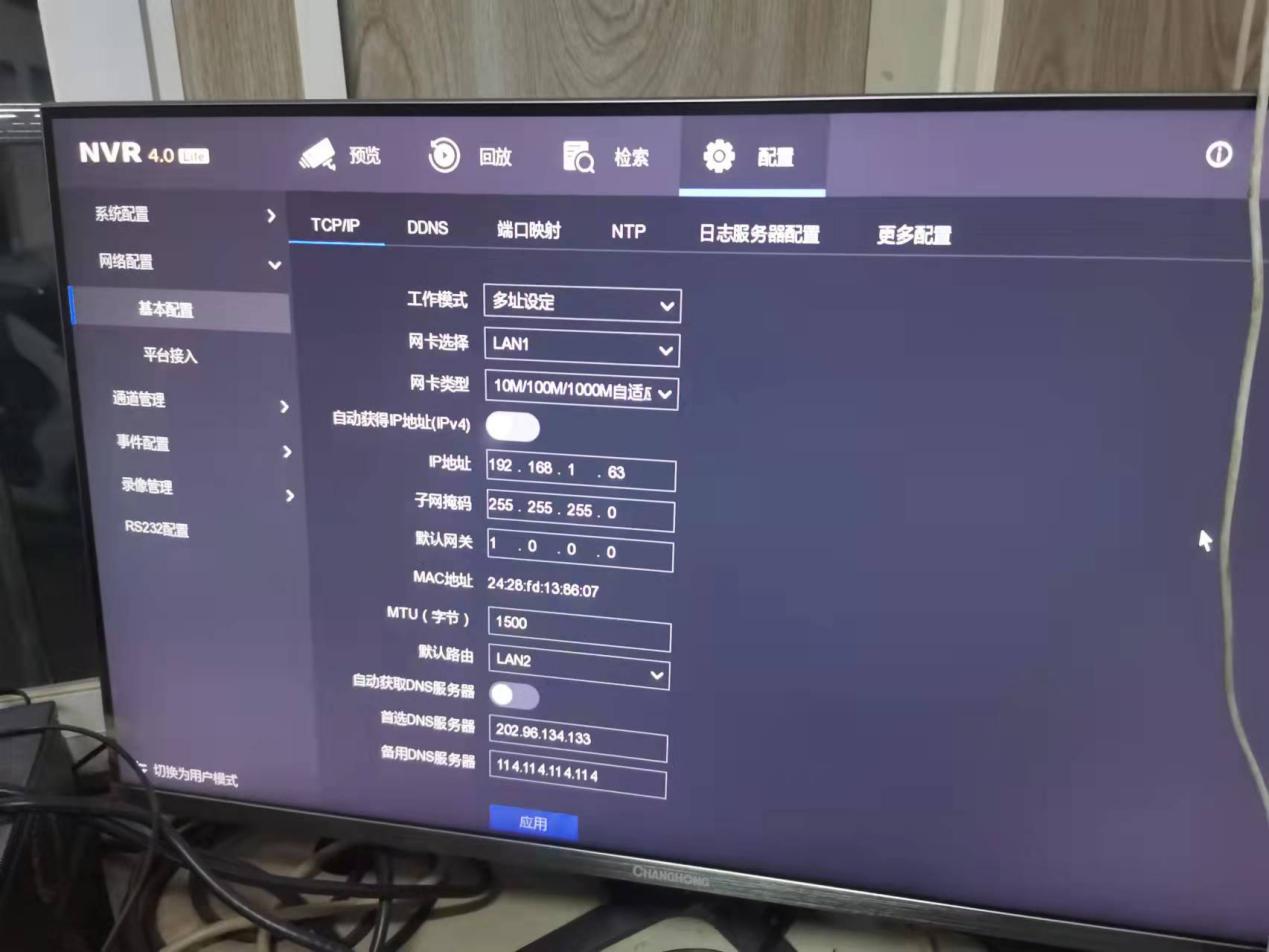

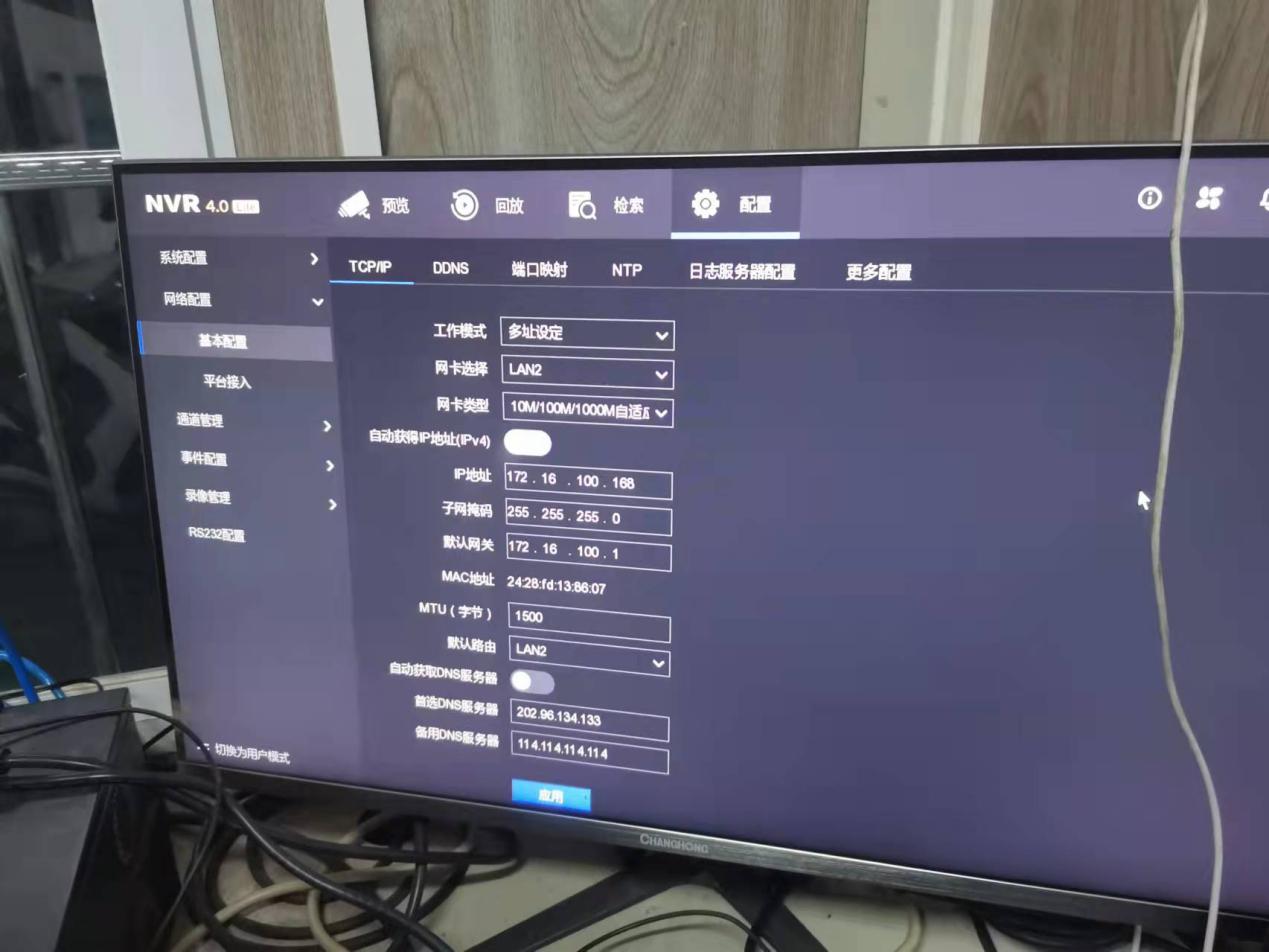

Lan1为摄像机网段，lan2公网网段，单网卡一定要在同一网段。同一网关。

5 现场综合布线及机房要求：

综合布线线缆网线采用室外六类屏蔽线缆。通信光缆严禁曲折，长出部分绕圈扎带捆好，布放在不容易碰到地方。

信号线缆除外比如传感器，电源线缆一律采用2*1.5或2*2.5。

线缆汇聚的地方要有机柜，线缆做的整整齐齐，超过含24个摄像机采用配线架和理线器对机房线缆进行梳理，交换必须企业级交换，分清楚核心（核心交换必须是三层可网关的交换）和汇聚交换（所有交换采用机架式交换），如需要跟办公网络一起使用，必须要用企业级可网关交换，划VLAN，把物理设备及办公网络区分开。机房内采用机架式24口交换或poe交换来做摄像机汇聚交换。每条线缆及设备标签标识要清楚。机柜内部有防雷接地，线缆困扎标签标识标准如下：

6 安装位置、角度及数量基本要求

1. 人员出入口均需安装摄像头，摄像头拍摄方向由工地内侧向外，正对实名制闸机(画面范围应包含外来人员进入工地前的登记区域），摄像头安装高度3~5米，摄像头安装俯仰角10~40度；
2. 车辆出入口均需安装摄像头，摄像头由内向外拍摄，正对行车通道道闸，可视车辆全貌并能识别车牌号，安装高度1.5~2.5m，摄像头安装俯仰角度15°~30°；
3. 现场作业面要求监控范围应覆盖施工作业现场整体区域（根据安装高度、覆盖情况合理增加摄像头数量），需要满足全景式监控（无死角，可变视角，远近变焦及云台控制）要求，对于作业现场相对不固定的，宜设置移动球机；
4. 材料堆场摄像头应安装于稳定位置，画面不抖动，且支持云台控制、可见视角、远近变焦；
5. 塔吊等制高点摄像机需安装2个及2个以上，要求安装稳固，不因大风等情况造成画面不停抖动，且支持云台控制，可见视角、远近变焦；
6. 讲评台摄像机需覆盖讲评台全部区域，可视日常班前教育活动，安装高度宜3m~5m，俯视角度10°~40°，枪机要求可变焦。
7. 钢筋加工区要求监控范围应覆盖施钢筋加工场作业区域（根据安装高度、覆盖情况合理增加摄像头数量），需要满足全景式监控（无死角，可变视角，远近变焦及云台控制）要求；

7 现场摄像头命名规范

摄像头命名由4部分组成，由符号“-”隔开，依次为：工程名-（地块名）-拍摄部位-摄像机类型，命名示例：

前海时代-5号地块-1#塔吊-球机

前海枢纽-A标-车辆通道-枪机

智慧工程系统联系人：常国英（视频）13716721527

王文强（视频）13542429954

张敬伟（系统平台）18813084068

黄楚鸿（系统&视频）13066160074

深铁置业安全管理部

2021年10月12日

附件1：视频接入自检表

1.网络自检表

接入网络供应商	接入网络上行带宽	是否专用网络

2.摄像头接入自检表

摄像头拍摄 位置	摄像头名称	接入数量	摄像头类型 （球机/枪机/云台枪机）	编码格式（必须设置H265）	摄像头配置（像素、分辨率）	摄像头连接NVR方式 （双绞线、无线网桥、光纤）
人员通道（枪机）
车辆通道（枪机）
材料堆放区（球机）
作业面（球机）
制高点全景（球机）
讲评台（可变焦枪机）
钢筋加工区（球机）
备注：要求接入摄像头数量，在6个以上，其中塔吊制高点球机2个以上，钢筋加工区或材料堆场球机合计2个以上。

3.摄像头点位现场布置平面图

提交平面图（dwg/pdf），图中应标注摄像头视角范围、摄像头类型、监控点位名称、塔吊位置、出入口位置等信息。
